一、 項目介紹

大埔縣梅江蓬辣灘水電站位于廣東省梅州市大埔縣三河鎮楊桃坪村，距大埔縣30km。電站以發電為主，兼顧航運，并結合旅游業、養殖業等產業綜合利用。

在水電站中，視頻監控系統是最基本的組成部分，用來保障水電站空間范圍內的建筑、設備安全，并發揮防盜、防火作用。通過在圍墻、大門、水電站各關鍵部位安裝攝像機，實現對電站24小時不間斷視頻監控防護。同時，視頻監控系統可作為自動化監控系統的有效補充，實現對水電站運行情況的全方位監控管理，系統建成后可以滿足無人值班、少人值守的要求。

由于發電站具有地域分布較寬，運行設備較多等特點，那么在管理人員較少的情況下，如何有效利用視頻監控系統有效地保障電站安全可靠運行呢？

二、解決方案

目前的網絡高清視頻監控系統應用中，百路視頻監控圖像規模極為常見，但是在水利、水電項目中，往往由于受到高溫、高濕和高強度電磁干擾等對交換機的視頻處理造成一系列麻煩，導致網絡視頻信號丟包、視頻傳輸不流暢等現象發生，影響到視頻圖像質量。而要解決這一系列麻煩，需要采用工業級防高溫、高濕、防電磁干擾等高防護的交換機產品。本項目采用了優特普工業級交換機產品進行系統組網和傳輸。

1、 采用優特普4口、8口工業PoE交換機作為接入，可適應高溫、高濕等惡劣環境應用場景，而且可光口或網口上聯，滿足不同區域的傳輸要求；

2、 匯聚層采用優特普光電混合全千兆交換機，可滿足光電混合接入，而且具有強大的背板帶寬，能夠滿足視頻監控大流量傳輸和存儲。

系統組網架構圖

三、優勢特點

1、模塊化匯聚管理，智能化軟件控制

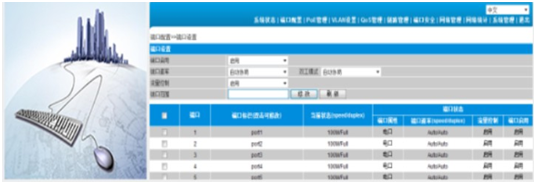

采用優特普24口模塊化全千兆網管交換機，具有端口速率控制、VLAN設置管理、QoS管理、鏈路管理、端口安全、網絡統計等基本網絡管理功能。

2、 工業級接入傳輸，高防護、高可靠

具備6KV防雷、8KV防靜電、-40℃～75℃高低溫適應能力。

四、總結概述

該視頻傳輸系統在網絡拓?fù)湓O(shè)計以及交換機的選型方面，充分考慮了水電站特殊應用環境以及網絡高清視頻傳輸大帶寬、高碼流的需要，在接入層采用的是上聯光電混合交換機UTP7204E-POE-A1、UTP7208E-POE-A1等型號。這些產品屬于優特普網電速聯工業級交換機系列，支持-40℃~+75℃工作環境，6KV防雷，8KV防靜電，工業三級設計。

在匯聚層，采用優特普光電模塊化全千兆交換機UTP7524GE-MX，該產品能滿足攝像機信號高碼流、長距離傳輸?shù)忍攸c，并具有2層網絡管理功能及4級靜電防護，保證系統的穩定可靠。

五、推薦產品

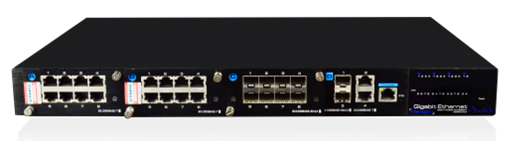

型號：UTP7524GE-MX

· 24個千兆光電混合口+2千兆光2千兆電口

· 2層WEB網絡管理

· 4級靜電防護

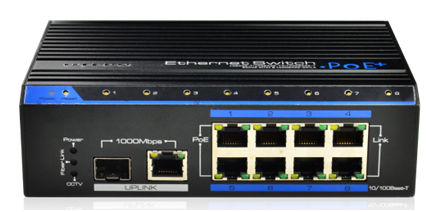

型號：UTP7208E-POE-A1

·8個百兆PoE電口+1千兆光1千兆電口

·工業三級設計，支持-40℃~+75℃工作環境

· 6KV防雷、8KV防靜電

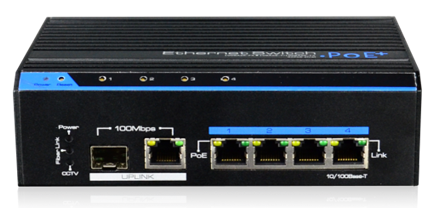

型號：UTP7204E-POE-A1

· 4個百兆PoE電口+1百兆光1百兆電口

· 工業三級設計，支持-40℃~+75℃工作環境

·6KV防雷、8KV防靜電
