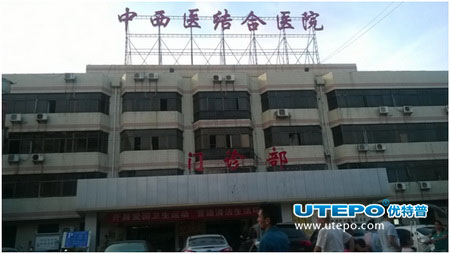

桂林市中西醫結合醫院是一所集醫療、保健、教學和科研為一體的國家三級綜合性醫院，位于桂林市漓江東岸的三里店旅游區及桂林高新產業開發區。醫院是往來人員成分非常復雜的公共場場所，視頻監控對于醫院的安全防范以及日常信息管理非常重要。通過在收銀臺、樓道、走廊、會議室等場所安裝攝像頭進行監控，實時跟進視頻信息，掌握各區域內人員活動情況，是醫院及時發現安全隱患，處理突發情況的重要手段之一。

方案要求：

4、盡可能地降低方案成本。

成本低：EOC網絡延長器可通過多種線纜進行網絡信號傳輸?shù)奶匦裕沟脗鬏斚到y(tǒng)非常經濟環保。一方面，它兼容了原系統中已經布設好的線纜，減少了更換線纜造成的材料成本；另一方面避免了重新布線施工，減小了工程成本。

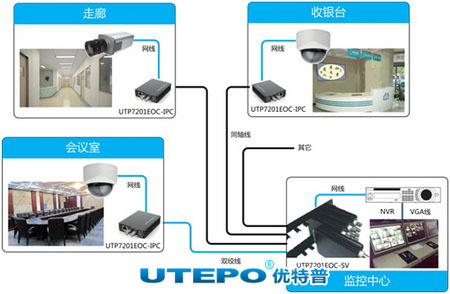

系統方案圖：

網絡延長器UTP7201EOC在該網絡高清傳輸系統中成對使用，一端連接走廊、收銀臺、會議室以及其他醫院重點點位的網絡高清攝像頭，同時還可以往后級聯設備，擴展增添更多的監控點；延長器另一端集中安裝在機房專用機架上，方便機房統一管理。

該設備可以使用同軸線或其他電纜延長傳輸以太網信號，非常適合需要將網絡信號進行遠距離傳輸?shù)膱龊虾拖到y(tǒng)升級改造的場合，例如網絡視頻監控、網絡工程等。

優特普集中管理機架MIT-B1是一款為方便集中管理各類信號處理設備而專門設計的管理機架。該產品采用一體化整體設計，無螺釘鉚接，具有高度集成、安裝簡便、便于維護和成本低廉等特點，適合信號集中管理的場合中使用。

工程現場圖片示意：

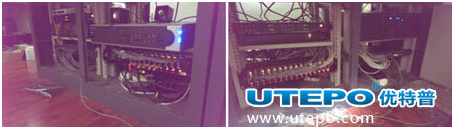

監控機房（優特普MIT B1機架，網絡延長器7201EOC）

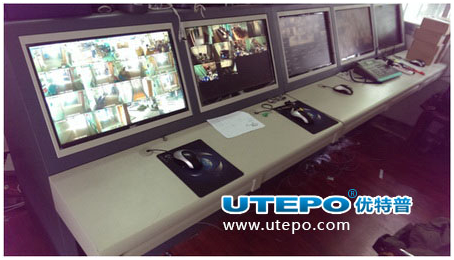

監控室監控畫面

網電速聯同軸線網絡延長設備UTP7201EOC應用在廣西桂林中西醫結合醫院的視頻監控系統中，通過同軸線進行網絡高清信號的傳輸，實現了該醫院監控系統從模擬到網絡的無縫升級，解決了工程改造的難題。該方案的成功應用是當前建筑中尚大量存在的模擬監控系統向網絡高清進行改造升級的一個典型案例。

網絡高清是目前視頻監控的主流，醫院作為一個視頻監控必不可少的場合，對視頻圖像的清晰度以及實時傳輸有著很高的要求，因此傳統的模擬監控系統已經不能滿足醫院的監控需求。然而要想轉型成為網絡高清系統，一般來說要面臨設備全部更替、線纜重新布設、重新動土施工等方面的問題，本案例中通過最大化利用原來布設好的線纜，避免重新布線和拆墻補墻，既降低了工程造價，同時還縮短了工程周期以及將工程對醫院造成的其他影響降到了最低。
